Гидравлические стабилизаторы

Моторные яхты длиной более 10 м часто выходят в открытое море. Стабилизаторы VETUS являются идеальным решением для существенного уменьшения качки таких судов в тяжелых погодных условиях и при сильном волнении.

Стабилизаторы представляют собой два плавника установленных по левому и правому борту вблизи плоскости мидель шпангоута, и имеющих гидравлический привод. Управление стабилизаторами осуществляется с помощью гироскопа. Стабилизаторы автоматически реагируют на бортовую качку и создают демпфирующий эффект. Иными словами, стабилизаторы VETUS значительно уменьшают качку, что приводит к уменьшению риска морской болезни и существенному повышению комфорта на борту.

Стабилизаторы, в некоторой степени можно сравнить с самолетными элеронами, которые уменьшают амплитуду раскачивания в плохую погоду

Блок клапанов

Как это работает?

Шток каждого стабилизатора управляется гидравлическими цилиндрами, которые приводятся в движение гидронасосом, установленном на главном двигателе, вспомогательном двигателе или дизель-генераторе. Гироскоп улавливает движения судна, его электронный блок вырабатывает управляющее воздействие на блок электромагнитных клапанов, которые изменяют поток гидравлической жидкости, поступающий к цилиндрам. Цилиндры в свою очередь придают стабилизаторам движение, компенсирующее качку.

Гидронасос, блок клапанов и цилиндры соединены между собой гидравлическими шлангами высокого давления. Если на борту нет гидравлической системы, то VETUS может поставить и все ее компоненты.

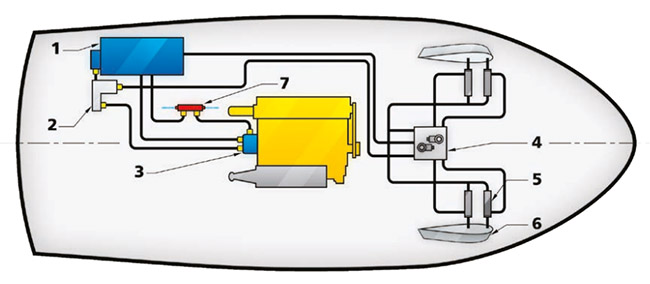

  1. Цистерна из нержавеющей стали с охладителем масла
  2. Управляющий клапан
  3. Гидравлический насос
  4. Блок клапанов
  5. Цилиндры
  6. Ребро стабилизатора
  7. Масляный охладитель

3 варианта установки

  1. Лодка имеет гидравлическую систему VETUS: система стабилизации может быть легко добавлена
  2. Лодка имеет шидравлическую систему, поставленную не VETUS: путем небольшой модификации система стабилизации может быть легко добавлена, обратитесь за консультацией на VETUS.

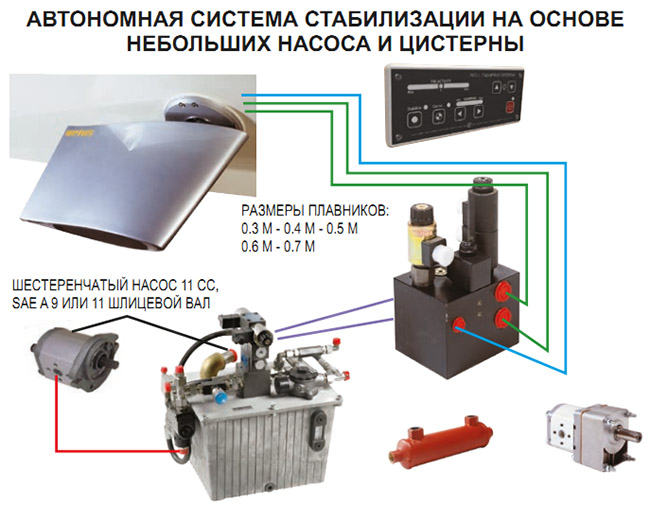

  3. На лодке нет гидравлической системы: используйте автономную гидравлическую систему стабилизации

Влияют ли они на скорость?

В спокойной воде отрицательное влияние стабилизаторов на скорость незначительно. Так, например, для 25 м судна на 25 узлах уменьшение скорости составляет всего один узел. При сильном волнении судно, оборудованное стабилизаторами, будет иметь преимущество, так как оно будет подвергаться меньшей качке.

Какого размера нужны плавники?

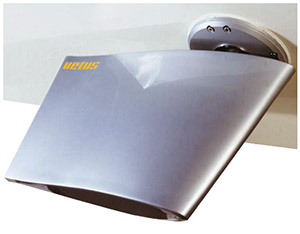

гидравлические стабилизаторы Vetus STAFIN
B = Ширина по ватерлинии в метрах.
D = Водоизмещение в метрических тоннах.
T = Период качки в секундах. Время, за которое судно переваливается с одного борта на другой и обратно. Этот период остается постоянным для конкретного судна и не зависит от амплитуды. Период колебаний, таким образом, может быть легко определен на зашвартованном судне путем его раскачивания.
V = Крейсерская скорость в узлах.

Пример:

Моторная яхта длиной 13.5 м имеет ширину по ватерлинии 3.6 м. Водоизмещение 23 тонны, крейсерская скорость 8.5 узла. Период колебаний составляет 3.5 сек.

Площадь плавника может быть рассчитана по следующей формуле:
Площадь плавника в m2=(3.5*B*D)/(T2*V2)

Рекомендованная площадь плавника таким образом равна:
(3.5*3.6*23)/(3.52*8.52)=0.33 m2

Таким образом, должен быть выбран плавник 0.4 м2 или 0.3 м2, если есть ограничение на размер плавника.

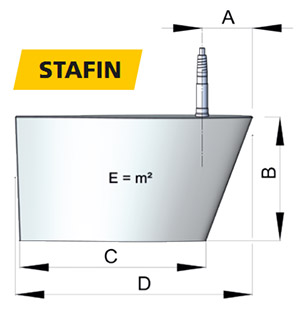

0304050607
A142176215250291
B431497554600605
C6207168018731021
D798921102411251318
E0,30,40,50,60,7

Расположение плавников

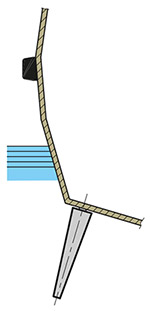

Стабилизация наиболее эффективна, если плавники расположены на 40 - 50% длины ватерлинии, считая от носа. Концы плавников не должны выходить за борта судна, чтобы не повредиться во время швартовки. Для установки плавников в борта судна ввариваются (стальной корпус) или ламинируются (GRP) специальные втуки.

Комплект поствки

Блок STA24VA - содержит четыре гидравлических цилиндра с соответствующим блоком клапанов, панель управления и гироскоп (фиксирующий качку судна). Стандартное напряжение 24 В DC (по запросу может быть поставлен трансформатор 12 В -> 24 D).

Комплект из двух плавников, штоки которых и пластины изготовлены из нержавеющей стали. Могут быть поставлены плавники площадью 0.3, 0.4, 0.5, 0.6 или 0.7 м2. Комплект из двух втулок для стального, алюминиевого или стеклопластикового корпуса. Шланги высокого давления необходимых длин заказываются отдельно.

Краткая характеристика системы стабилизации VETUS

  • "Plug and Play" установка для стальных, GRP и алюминиевых корпусов
  • Автоматическая работа
  • Движение плавников подстраивается автомаически в зависимости от выбранной степени демпфирования, скорости судна состояния моря
  • Твердотельные электронные компоненты

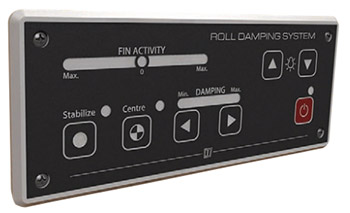

Панель управления позволяет включить/выключить систему стабилизации, выбрать степень демпфирования, а также центровать плавники(для обратного хода). На панели отображается амплитуда бортовой качки.

  • Размеры: 210 x 85 x 103 мм
  • Удовлетворяет требованиям по EMC (электромагнитной совместимости)

STAFIN03B Комплект (2 шт.) плавников - 0,3 м2 AISI316 1091381 руб.
STAFIN04B Комплект (2 шт.) плавников - 0,4 м2 AISI316 1316754 руб.
STAFIN05B Комплект (2 шт.) плавников - 0,5 м2 AISI316 1404968 руб.
STAFIN06B Комплект (2 шт.) плавников - 0,6 м2 AISI316 1477512 руб.
STAFIN07B Комплект (2 шт.) плавников - 0,7 м2 AISI316 1513830 руб.

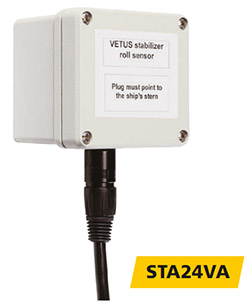

STA24VA К-т вкл.: панель упр-я, БУ, датчик качки, цилиндры, блок клапанов, 24В 1544893 руб.
